特長
コンパクトだから、機械設計の自由度が大幅に向上
- カスタム対応で、水冷・強制空冷も可能
- EtherCAT・MECHATROLINK-Ⅲ・CC-Link対応
動画
高加速度動作
仕様と型式

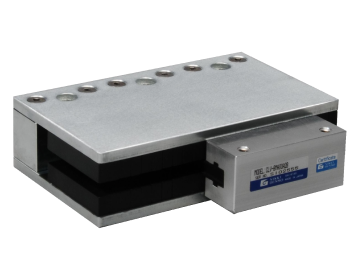

τリニア NVA-BM型個別仕様と外形図
| モータ型式 *1 | NVA-BM | A0︎□A2B | B0□A2B | C0□A2B | D0□A2C | E0□A2C | |
|---|---|---|---|---|---|---|---|
| 定格推力 | N | 50 | 100 | 150 | 200 | 300 | |
| 最大推力 | N | 150 | 300 | 450 | 600 | 900 | |
| 定格出力 | W | 150 | 300 | 450 | 600 | 900 | |
| 定格電流 | A | 0.95 | 1.9 | 2.85 | 3.55 | 5.3 | |
| 最大速度*2 | m/sec | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| 使用電源*3 | ACV | 200 | 200 | 200 | 200 | 200 | |
| コイルユニット | 型式*1 | CLV-BM | A0︎□A2B | B0□A2B | C0□A2B | D0□A2B | E0□A2B |
| 質量 | kg | 0.24 | 0.48 | 0.72 | 0.96 | 1.44 | |
| マグネットベース | 型式 | MBV-BM | A00C（96mm）/B00C（144mm）より選択 | ||||
| 質量 | kg | A00C：2.0kg/B00C：3.0kg | |||||
| 組合せドライバ型式 | |||||||
| VPHシリーズ | NCR-H□ | 2101A-B-□□□ | 2201A-B-□□□ | 2401A-B-□□□ | 2801A-B-□□□ | 2801A-B-□□□ | |
| 外形図ダウンロード | |||||||
| モータ型式 | NVA-BM | A0︎□A2B | B0□A2B | C0□A2B | D0□A2C | E0□A2C | |
| 定格推力 | N | 50 | 100 | 150 | 200 | 300 | |
| コイルユニット型式 | 側面取付タイプ CLV-BM□**1 | PDF DXF STEP | PDF DXF STEP | PDF DXF STEP | PDF DXF STEP | PDF DXF STEP | |
| 底面取付タイプ CLV-BM□**1 | PDF DXF STEP | PDF DXF STEP | PDF DXF STEP | PDF DXF STEP | PDF DXF STEP | ||
| マグネットベース型式 | MBV-BMA00C | PDF DXF STEP | |||||
| MBV-BMB00C | PDF DXF STEP | ||||||
* 仕様値は周囲温度25℃で、コイルユニットにヒートシンク（アルミ板）を取り付け、動作した際の値となります。詳細はカタログの個別仕様をご参照ください。
*1 型式内□部はコイルユニット取付タイプにより異なります。
0：コイルユニット側面取付／1：コイルユニット底面取付
*2 モータとしての最高速度となり、実際の速度はセンサ分解能に依存します。τリニアサーボモータカタログのリニアエンコーダの項を参照ください。
*3 AC100V仕様サーボドライバとの組合せが可能な場合があります。但し減定格となりますので、仕様を明確にした上で、担当営業までお問合せください。
**1 コイルユニットの型式□部はモータ型式と共通となります。
共通仕様
| 使用周囲温度 | 0～40℃ |
| 使用周囲湿度 | 85%RH以下 結露なきこと |
| 設置場所 | 腐食性ガス、研削油、金属粉、油等の有害な雰囲気中でないこと 直射日光の当たらない屋内であること |
| 標高 | 標高：1,000m以下 |
| 取付方向 | 水平、垂直 |
| 冷却方式 | 自然空冷 |
| 絶縁階級 | F種 |
| 絶縁耐圧 | AC1500V、1分間 |
| 保護等級 | IP42 |
| 耐振動 | 1G（3方向 各2H） |
| 耐衝撃 | 5G（3方向 各3回） |
