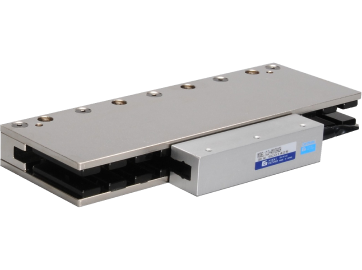

特長
高効率なマグネット配列により、ストロークが長くなるほど、経済性を発揮
- カスタム対応で、水冷・強制空冷も可能
- EtherCAT・MECHATROLINK-Ⅲ・CC-Link対応
仕様と外形図
τリニア NLD-AM型個別仕様と外形図
| モータ型式 | NLD-AM | 10SA2A | 20SA2A | 30SA2A | 40SA2A | |
|---|---|---|---|---|---|---|
| 定格推力 | N | 50 | 95 | 150 | 200 | |
| 最大推力 | N | 150 | 275 | 450 | 500 | |
| 定格出力 | W | 150 | 285 | 450 | 600 | |
| 定格電流 | A | 1.8 | 3.4 | 5.2 | 6.8 | |
| 最大速度*1 | m/sec | 3.5 | 3.5 | 3.5 | 3.5 | |
| 使用電源*2 | ACV | 200 | 200 | 200 | 200 | |
| コイルユニット | 型式 | CLD-AM | 10SA2A | 20SA2A | 30SA2A | 40SA2A |
| 質量 | kg | 0.4 | 0.7 | 1.1 | 1.4 | |
| マグネットベース | 型式 | MBD-AM | 12SA（120mm）/24SA（240mm）より選択 | |||
| 質量 | kg | 12SA：1.4kg/24SA：2.7kg | ||||
| 組合せドライバ型式 | ||||||
| VPHシリーズ | NCR-H□ | 2201A-B-□□□ | 2401A-B-□□□ | 2801A-B-□□□ | 2801A-B-□□□ | |
| 外形図ダウンロード | ||||||
| モータ型式 | NLD-AM | 10SA2A | 20SA2A | 30SA2A | 40SA2A | |
| 定格推力 | N | 50 | 95 | 150 | 200 | |
| コイルユニット型式 | CLD-AM□**1 | PDF DXF STEP | PDF DXF STEP | PDF DXF STEP | PDF DXF STEP | |
| マグネットベース型式 | MBD-AM12SA | PDF DXF STEP | ||||
| MBD-AM24SA | PDF DXF STEP | |||||
* 仕様値は周囲温度25℃で、コイルユニットにヒートシンク（アルミ板）を取り付け、動作した際の値となります。詳細はカタログの個別仕様をご参照ください。
*1 モータとしての最高速度となり、実際の速度はセンサ分解能に依存します。τリニアサーボモータカタログのリニアエンコーダの項を参照ください。
*2 AC100V仕様サーボドライバとの組合せが可能な場合があります。但し減定格となりますので、仕様を明確にした上で、担当営業までお問合せください。
**1 コイルユニットの型式□部はモータ型式と共通となります。
共通仕様
| 使用周囲温度 | 0～40℃ |
| 使用周囲湿度 | 85%RH以下 結露なきこと |
| 設置場所 | 腐食性ガス、研削油、金属粉、油等の有害な雰囲気中でないこと 直射日光の当たらない屋内であること |
| 標高 | 標高1,000m以下 |
| 取付方向 | 水平、垂直 |
| 冷却方式 | 自然空冷 |
| 絶縁階級 | F種 |
| 絶縁耐圧 | AC1500V、1分間 |
| 耐振動 | 1G（3方向 各2H） |
| 耐衝撃 | 10G（3方向 各3回） |
