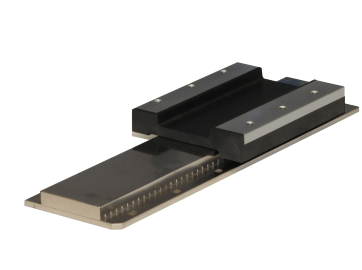

特長
速度安定性が求められる装置に最適
- コイルスライドは両持ち構造で低重心
- カスタム対応で、水冷・強制空冷も可能
- EtherCAT・MECHATROLINK-Ⅲ・CC-Link対応
動画
2ヘッド動作
仕様と外形図
τリニア NVA-AM型個別仕様と外形図
| モータ型式 | NVA-AM | J30A2AV | A30A2BV | A30A2B | B30A2B | C30A2B | D30A2B | E30A2B | |
|---|---|---|---|---|---|---|---|---|---|
| 定格推力 | N | 13.8 | 23 | 23 | 45 | 68 | 90 | 135 | |
| 最大推力 | N | 41.4 | 69 | 69 | 135 | 204 | 261 | 405 | |
| 定格出力 | W | 41 | 69 | 69 | 135 | 204 | 270 | 405 | |
| 定格電流 | A | 0.84 | 0.85 | 0.85 | 1.7 | 2.55 | 3.4 | 5.1 | |
| 最大速度*1 | m/sec | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| 使用電源*2 | ACV | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| コイルユニット | 型式 | CLV-AM | J30A2AV | A30A2BV | A30A2B | B30A2B | C30A2B | D30A2B | E30A2B |
| 質量 | kg | 0.17 | 0.24 | 0.24 | 0.48 | 0.72 | 0.96 | 1.44 | |
| マグネットベース | 型式 | MBV-AM | A00B（96mm）/B00B（144mm）より選択 | ||||||
| 質量 | kg | A00B：0.6kg/B00B：0.9kg | |||||||
| 組合せドライバ型式 | |||||||||
| VPHシリーズ | NCR-H□ | 2101A-B-□□□ | 2101A-B-□□□ | 2101A-B-□□□ | 2201A-B-□□□ | 2401A-B-□□□ | 2401A-B-□□□ | 2801A-B-□□□ | |
| 外形図ダウンロード | |||||||||
| モータ型式 | NVA-AM | J30A2AV | A30A2BV | A30A2B | B30A2B | C30A2B | D30A2B | E30A2B | |
| 定格推力 | N | 13.8 | 23 | 23 | 45 | 68 | 90 | 135 | |
| コイルユニット型式 | CLV-AM□**1 | PDF DXF STEP | PDF DXF STEP | PDF DXF STEP | PDF DXF STEP | PDF DXF STEP | PDF DXF STEP | PDF DXF STEP | |
| マグネットベース型式 | MBV-AMA00A | PDF DXF STEP | |||||||
| MBV-AMB00B | PDF DXF STEP | ||||||||
* 仕様値は周囲温度25℃で、コイルユニットにヒートシンク（アルミ板）を取り付け、動作した際の値となります。詳細はカタログの個別仕様をご参照ください。
*1 モータとしての最高速度となり、実際の速度はセンサ分解能に依存します。τリニアサーボモータカタログのリニアエンコーダの項を参照ください。
*2 AC100V仕様サーボドライバとの組合せが可能な場合があります。但し減定格となりますので仕様を明確にした上で担当営業までお問合せください。
**1 コイルユニットの型式□部はモータ型式と共通となります。
共通仕様
| 使用周囲温度 | 0～40℃ |
| 使用周囲湿度 | 85%RH以下 結露なきこと |
| 設置場所 | 腐食性ガス、研削油、金属粉、油等の有害な雰囲気中でないこと 直射日光の当たらない屋内であること |
| 標高 | 標高1,000m以下 |
| 取付方向 | 水平、垂直 |
| 冷却方式 | 自然空冷 |
| 絶縁階級 | F種 |
| 絶縁耐圧 | AC1500V、1分間 |
| 耐振動 | 1G（3方向 各2H） |
| 耐衝撃 | 5G（3方向 各3回） |
