다이렉트 드라이브 모터 τDISC,
τiD 롤 구동 일람

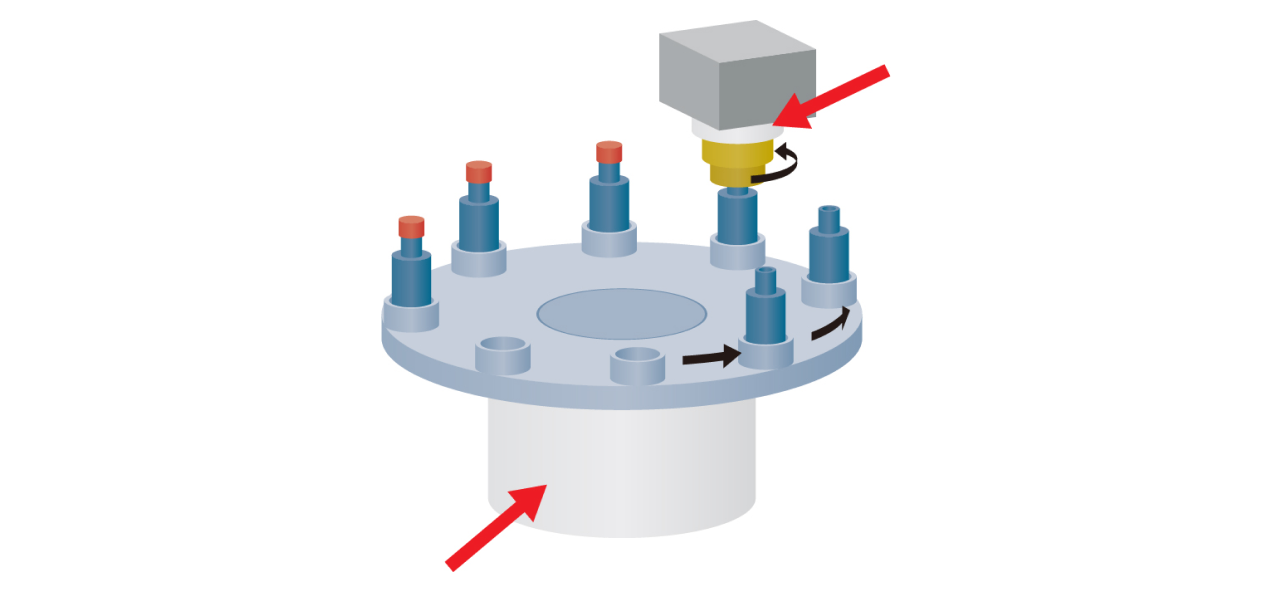

범용 인덱스 구동, 권체 구동
캐퍼 장치, 각종 인덱스 장치
다이렉트 드라이브화에 따른 장점
【캐퍼】
- 출력 토크 재현성 향상에 따른 품질 향상
- 재시도 횟수 경감(머신 택트 업)
- 기어리스, 중공 구조에 의한 장치의 심플화
【인덱스 장치】
- 자유로운 인덱싱 각도 설정
- 위치 결정 시간 단축(머신 택트 업)
- 절대 위치 결정 정밀도 향상
- 기어리스에 의한 장치 심플화, 에너지 효율화, 정음성, 유지 보수성 향상
- 중공 구멍의 유효 활용
권장 다이렉트 드라이브
τDISC ND-s 시리즈: 정격 토크 3.4~500N·m
- 공간 절약, 비용 밸런스
고속 인덱스 구동
전자 부품의 가공, 검사, 테이핑 장치, 소터
다이렉트 드라이브화에 따른 장점
- 회전 대상물까지의 토크 전달 경로에서의 저이너셔화, 고강성(고응답)화에 따른 위치 결정 시간 단축
- 각도 전달 오차 경감, 절대 위치 결정 정밀도 향상에 의한 고정밀도 인덱싱 위치 결정
- 기어리스에 의한 장치 심플화, 에너지 효율화, 정음성, 유지 보수성 향상
- 중공 구멍의 유효 활용
권장 다이렉트 드라이브
τDISC HD-s 시리즈: 정격 토크 27~68N·m
- 고응답
τDISC ND-s 시리즈: 정격 토크 3.4~500N·m
- 공간 절약, 비용 밸런스
반송 로봇 구동
웨이퍼 반송 로봇
특징, 다이렉트 드라이브화에 따른 장점
- 기어리스에 의한 장치 심플화, 에너지 효율화, 정음성, 유지 보수성 향상
- 중공 구멍의 유효 활용
권장 다이렉트 드라이브
τDISC ND-u 시리즈: 정격 토크 11.5~35N·m
- 슬림형ㆍ공간 절약
τDISC ND-s 시리즈: 정격 토크 3.4~500N·m
- 비용 밸런스
고속 픽 & 플레이스 구동
전자 부품의 가공, 검사, 테이핑 장치, 소터
특징, 다이렉트 드라이브화에 따른 장점
- 회전 대상물까지의 토크 전달 경로에서의 저이너셔화, 고강성(고응답)화에 따른 위치 결정 시간 단축
- 백래시리스, 반복 위치 결정 정밀도 향상에 의한 고정밀도 왕복 동작
- 기어리스에 의한 장치 심플화, 에너지 효율화, 정음성, 유지 보수성 향상
- 중공 구멍의 유효 활용
권장 다이렉트 드라이브
τDISC ND-s HS 시리즈: 정격 토크 8~24N·m
- 고속 위치 결정
τDISC ND-s 시리즈: 정격 토크 3.4~500N·m
- 비용 밸런스
연속 회전 구동
FPD, 반도체 업계용 표면 연마, 모따기 장치
특징, 다이렉트 드라이브화에 따른 장점
- 가변속 회전, 연속 일정 속도 회전 시의 토크, 속도, 위치 정밀도 향상
- 기어리스에 의한 장치 심플화, 에너지 효율화, 정음성, 유지 보수성 향상
- 중공 구멍의 유효 활용
권장 다이렉트 드라이브
τDISC ND-s 시리즈: 정격 토크 3.4~500N·m
- 공간 절약, 비용 밸런스
τDISC DD-s 시리즈: 정격 토크 10~2000N·m
- 고강성, 고정밀도
스핀 구동
액정 기판, 반도체 웨이퍼 세정, 약액 코팅
특징, 다이렉트 드라이브화에 따른 장점
- 회전 대상물까지의 토크 전달 경로에서의 고강성(고응답)화에 의한 가감속 시간(머신 택트) 단축, 속도 안정 성능 향상, 가감속 후의 거동 안정화
- 기어리스에 의한 장치 심플화, 에너지 효율화, 정음성, 유지 보수성 향상
- 중공 구멍의 유효 활용
권장 다이렉트 드라이브
τDISC ND-s HS 시리즈: 정격 토크 8~24N·m
- 고속 회전
τDISC ND-s HS 시리즈: 정격 토크 8~24N·m
- 고속 위치 결정
테이블 구동
기계 부품, 전자 부품의 가공, 검사 장치
특징, 다이렉트 드라이브화에 따른 장점
- 회전 대상물까지의 토크 전달 경로에서의 고강성(고응답)화에 의한 속도 안정 성능 향상, 모터 회전 중의 정상 편차 불균일 경감
- 백래시리스, 반복 위치 결정 정밀도 향상에 의한 고정밀도 얼라인먼트, 왕복 동작
- 각도 전달 오차 경감, 절대 위치 결정 정밀도 향상에 의한 고정밀도 인덱싱 위치 결정
- 기어리스에 의한 장치 심플화, 에너지 효율화, 정음성, 유지 보수성 향상
- 중공 구멍의 유효 활용
권장 다이렉트 드라이브
τDISC ND-s 시리즈: 정격 토크 3.4~500N·m
- 공간 절약, 비용 밸런스
τDISC DD-s 시리즈: 정격 토크 10~2000N·m
- 고강성, 고정밀도
롤 구동
종이, 필름 로터리 가공 장치ㆍ금속, 종이, 필름 롤 피더
특징, 다이렉트 드라이브화에 따른 장점
- 회전 대상물까지의 토크 전달 경로에서의 고강성(고응답)화에 의한 속도 안정 성능 향상, 모터 회전 중의 정상 편차 불균일 경감
- 기어리스에 의한 장치 심플화, 에너지 효율화, 정음성, 유지 보수성 향상
- 중공 구멍의 유효 활용
권장 다이렉트 드라이브
τDISC ND-s 시리즈: 정격 토크 3.4~500N·m
- 공간 절약, 비용 밸런스
τDISC ND-s HS 시리즈: 정격 토크 8~24N·m
- 고속 회전
τDISC HD-s 시리즈: 정격 토크 27~68N·m
- 고응답
고정밀도 롤 구동+갠트리 동기 구동
PE 인쇄기, 롤 코터
특징, 다이렉트 드라이브화에 따른 장점
- 회전 대상물까지의 토크 전달 경로에서의 고강성(고응답)화에 의한 속도 안정 성능 향상, 모터 회전 중의 정상 편차 불균일 경감
- 각도 전달 오차 경감, 절대 위치 결정 정밀도 향상에 의한 프로세스 고성능화
- 기어리스에 의한 장치 심플화, 에너지 효율화, 정음성, 유지 보수성 향상
- 중공 구멍의 유효 활용
권장 다이렉트 드라이브
τDISC ND-s 시리즈: 정격 토크 3.4~500N·m
- 공간 절약, 비용 밸런스
τDISC DD-s 시리즈: 정격 토크 10~2000N·m
- 고강성, 고정밀도
권장 제어
권출 권취 구동
종이, 필름 업계용 롤 to 롤 설비에서의 파우더 클러치(브레이크) 교체 코팅, 라미네이트, 표면 검사
특징, 다이렉트 드라이브화에 따른 장점
- 서보 제어로 안정 동작, 출력 지령 정량화
- 회전 대상물까지의 토크 전달 경로에서의 고강성(고응답)화에 의한 속도 안정 성능 향상, 모터 회전 중의 정상 편차 불균일 경감
- 기어리스에 의한 장치 심플화, 에너지 효율화, 정음성, 유지 보수성 향상
- 중공 구멍의 유효 활용
- 모션 네트워크 대응 드라이버로 다른 AC 서보 모터와의 제어계 통일
권장 다이렉트 드라이브
τDISC ND-s 시리즈: 정격 토크 3.4~500N·m
- 공간 절약, 비용 밸런스
τDISC ND-s HS 시리즈: 정격 토크 8~24N·m
- 고속 회전
τDISC HD-s 시리즈: 정격 토크 27~68N·m
- 고응답
시험기 구동, 연속 회생 구동
감속기 장착 모터ㆍ유압으로부터의 교체 제안 토크 시험기, 재료 시험기, 내구 시험기 등
특징, 다이렉트 드라이브화에 따른 장점
- 기어리스ㆍ다이렉트 구동에 의한 고응답 동작 실현
- 공간 절약화, 정음성의 향상
- 유압리스에 의한 환경성, 안전성의 향상
- 다극 구조나 베어링 특별 주문 대응 코깅 & 토크 리플 경감에 의한 토크 정밀도 및 속도 정밀도 향상
- 캠식 직선 동작의 리니어화
- 전력 회생형 서보 드라이버를 라인업
권장 다이렉트 드라이브
τDISC HD-s 시리즈: 정격 토크 27~68N·m
- 고응답
τDISC DD-s 시리즈: 정격 토크 10~2000N·m
- 고강성, 고정밀도, 고토크
큰 이너셔 부하 선회 구동
액정 기판의 가공, 검사 장치
특징, 다이렉트 드라이브화에 따른 장점
- 큰 이너셔 부하에서도 헌팅 발진을 억제하여 안정 동작
- 백래시리스, 반복 위치 결정 정밀도 향상에 의한 고정밀도 얼라인먼트, 왕복 동작
- 각도 전달 오차 경감, 절대 위치 결정 정밀도 향상에 의한 고정밀도 인덱싱 위치 결정
- 기어리스에 의한 장치 심플화, 에너지 효율화, 정음성, 유지 보수성 향상
- 중공 구멍의 유효 활용
권장 다이렉트 드라이브
τDISC ND-s 시리즈: 정격 토크 3.4~500N·m
- 공간 절약, 비용 밸런스
τDISC DD-s 시리즈: 정격 토크 10~2000N·m
- 고강성, 고정밀도

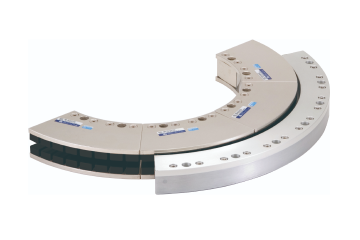

원호형 외주 구동
FPD, 웨이퍼 선회, 얼라인먼트 장치, 검사 장치 등
특징, 다이렉트 드라이브화에 따른 장점
- 외주상에서의 위치 검출에 의한 고정밀도 위치 결정
- 동작 필요 각도만의 마그넷 베이스 설치에 의한 비용 저감
- 경년 변화 없음으로 인한 유지 보수성 향상
- 중공 구멍의 유효 이용
권장 다이렉트 드라이브
대구경 회전 구동
표면 검사 장치, 투과형 스테이지 등
특징, 다이렉트 드라이브화에 따른 장점
- 코어리스에서의 코깅리스를 통한 저속에서 고속까지의 안정 동작 실현
- 심플 구조화, 공간 절약화, 저소음, 저진동화
- 경년 변화 없음으로 인한 유지 보수성 향상
- 중공 구멍의 유효 이용
권장 다이렉트 드라이브
볼나사 구동
성형기, 서보 프레스 등
특징, 다이렉트 드라이브화에 따른 장점
- 기어리스ㆍ다이렉트 구동에 의한 고응답 동작 실현
- 기어리스, 중공 구조에 의한 장치의 심플화 실현
- 유압리스에 의한 환경성, 안전성의 향상
권장 다이렉트 드라이브
τDISC ND-s 시리즈: 정격 토크 3.4~500N·m
- 공간 절약, 비용 밸런스
τDISC DD-s 시리즈: 정격 토크 10~2000N·m
- 고강성, 고정밀도, 고토크
